Aperçu ProduitsAmpèremètre analogue de panneau

Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a

Chine Wei Dian Union(Hubei) Technology Co.,Ltd. certifications
Chine Wei Dian Union(Hubei) Technology Co.,Ltd. certifications
Je suis en ligne une discussion en ligne

Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a

Wide Angle  Analog Panel Ammeter 96*96mm , Analog Ac Amp Panel Meters Wtih Rectifer Ct500/5a
Wide Angle  Analog Panel Ammeter 96*96mm , Analog Ac Amp Panel Meters Wtih Rectifer Ct500/5a

Image Grand :  Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a

Détails sur le produit:

Lieu d'origine: Wuhan, Hubei, Chine
Nom de marque: WDLYCH
Certification: ISO9001, CE, CCS
Numéro de modèle: WDG96-ACA

Conditions de paiement et expédition:

Quantité de commande min: 10pcs
Prix: Negotiable
Détails d'emballage: Boîte de couleur intérieure avec le carton externe d'exportation
Délai de livraison: 7 jours ouvrables après paiement par anticipation
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 10,000PCSC/Month
Description de produit détaillée
Nom du produit: Ampèremètre analogue Numéro de modèle: WDG96-ACA
Application: type marin Mesure: Courant à C.A.
Matériau: Logement de Shell en plastique d'ABS couleur: Black+white
Dimension: 96*96mm Témoin de l'angle: 240 degrés
Classe de précision: 0,5 la norme: IEC60092-50
Certificat: CE/CCS Garantie: 18 mois
Surligner:

analog amp meter

,

analog current panel meter

Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a





1.  Lancement de produit :





Ce type de mètres sont les instruments de mesure électriques analogues, très utilisés pour mesurer le courant d'AC/DC, la tension, la fréquence, la puissance, le facteur de puissance, la résistance d'isolation et témoin synchrone dans le système de transmission et de distribution d'AC/DC d'alimentation, le standard, d'autres instruments électriques et non-électriques.

Notre mètre de squre de 96*96mm et de 72*72mm, et 110*110mm, 80*80mm sont type rond mètre amélioré en structure, matériel, joints selon des conditions environnementales et exigences dans l'industrie marine, qui a laissé notre mètre avoir la capacité non seulement de la technologie de pointe, de la structure raisonnable, de la bonne qualité, mais également du bon aspect, du poids léger, de la force anti-mécanique et du climat différent.


2. Paramètres techniques :


Article Données techniques Normes
Norme technique GB/T7676-1998 IEC60092-50
Norme environnementale GB8355-1987 IEC92-504-74
Norme de sécurité  GB4793-20 IEC61010
La température fonctionnante -40-65℃
La température Infulence  -13-33℃, 100% sont conformes à la classe d'exactitude
Témoin de l'angle 240°-270º (mètre de Synchroscope : 360º)
Couleur de Shell  Noir/blanc, cadre de conseil, plat terminal : noir
Couleur de plat de cadran Noir/blanc (d'autres couleurs sont disponibles)
Montage  Installation verticale
Dimension  110*110mm, 80*80mm
96*96mm, 72*72mm, 48*48mm
Overshoot Moins de 20% quand l'échelle atteint à 2/3
Tenue d'isolation Coquille de Circuit& : Minute AC2600V/1 (région de l'eau)
Résistance de vibration 24.5m/s2
Résistance à l'impact 147m/s2
Matériel  Shell/plaque à bornes : ABS ; Couverture : Verre transparent

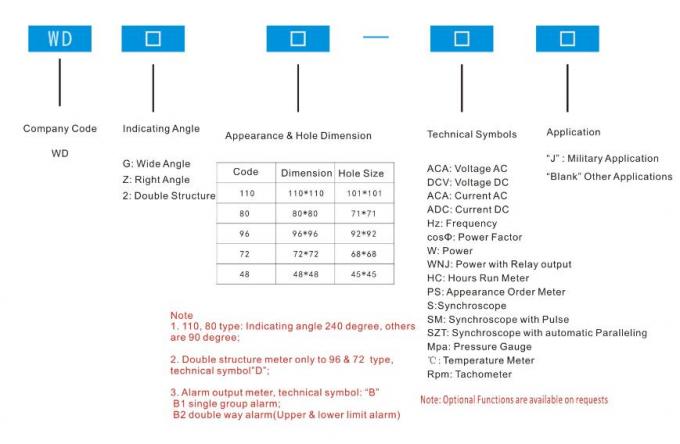

3. Code de commande :



Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a 0





4. Caractéristique principale :



  • Incidence de bobine et structure mobiles d'astuce d'axe.
  • Convertisseur avancé et témoin de la structure intégrée, qui fait l'exactitude de mesure de haute et le grand coin ; Exactitude de fréquence : 0,5% ;  mètre de facteur de puissance : 2,5%, d'autres sont 1,5% ;
  • Structure mobile de bobine, bons échelle linéaire et calme par des champs magnétiques externes ;
  • Shell se composent du matériel tetardant de flamme, de la tension de tenue de la coquille et du circuit : AC2000V/1 minute, classe de protection : IP52 ;
  • Structure universelle d'utilisation d'aspect, type de squre du module 12., facile de lire l'échelle

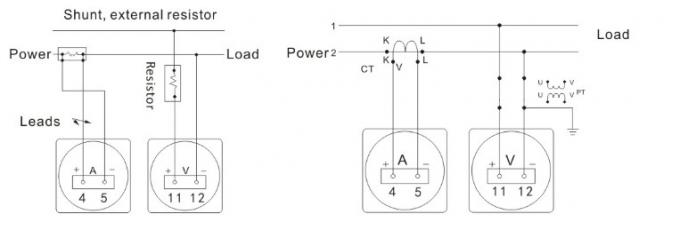

5. diagramme de câblage





 Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a 1

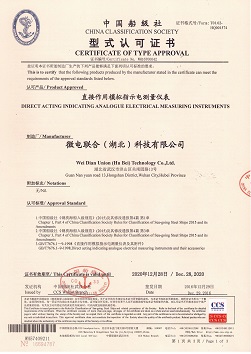

5. certificats :



Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a 2   Ampèremètre analogue grand-angulaire 96*96mm, mètres de panneau de panneau analogues à C.A. ampère avec Rectifer Ct500/5a 3



6.  Notre avantage :



  • Cadran standard : Utilisez les matériaux imprimés par blanc d'alliage-aluminium avec l'échelle noire, valeur, unités et les symboles de technique, cadran avec des conditions spéciales sont disponibles ;
  • Protection terminale : Le dispositif de couverture isolé avec différentes formes peut être adapté aux besoins du client pour fournir un meilleur niveau de sécurité ;
  • Changez le cadran des mètres facilement : Ouvrez le joint sur le logement, puis l'insertion ou tirez le cadran ;
  • Certificat : Le certificat de CCS peut assortir l'application standard marine ;
  • Essai d'isolation :  Tous les mètres feront l'essai d'isolation avant expédition, tension examinée : Sous 2500V et 50Hz pour 1 minute.
